Зарядка для электромобиля в частном доме: мощность, кабель и что заложить в проекте ремонта

Почему зарядку стоит предусмотреть ещё до чистовой отделки?

Зарядку для электромобиля лучше заложить в проект до чистовой отделки: место парковки, трасса кабеля и отдельная линия от щита выбираются один раз — пока открыты стены, полы и траншеи на участке. После ремонта это уже вскрытие отделки, повторные земляные работы и пересчёт вводного автомата. Под 7,4 кВт нужен кабель 3×6 мм² и автомат 32 А, под 11–22 кВт — 5×4 или 5×6 мм² с УЗО типа B; заложить их заранее дешевле, чем тянуть через готовый интерьер. Резерв под зарядку учитывают и при сборке щита — см. электрощит в частном доме.

Какую мощность зарядки закладывать для дома?

Для частного дома ориентир — 7,4 кВт на одной фазе (32 А) или 11 кВт на трёх (3×16 А): батарея 60 кВт·ч заряжается за 8–9 и 5,5 часа соответственно. Станция на 22 кВт не ускорит зарядку, если ввод однофазный или бортовая зарядка машины ограничена 7 кВт. Реальная мощность — это минимум из трёх величин: — ввод: однофазная сеть 230 В даёт потолок 7,4 кВт, трёхфазная 380 В — до 22 кВт; — бортовое ЗУ автомобиля: у части моделей оно однофазное и принимает 3,3–7,4 кВт, у трёхфазных — 11–22 кВт; — станция: P = U × I, то есть 32 А — это 7,4 кВт. Режим использования тоже диктует цифру: если машина стоит на зарядке всю ночь, 7,4 кВт хватает и для крупной батареи. И учитывайте остальных мощных потребителей дома: электрокотёл (9–15 кВт) или варочная панель (7–10 кВт) вместе с зарядкой выбьют вводной автомат на 15 кВт — здесь выручает динамическая балансировка мощности. Мы считаем ввод сразу под пик дома плюс зарядку.

Что выбрать для дома: розетку, переносное устройство или стационарную станцию?

Как спроектировать отдельную линию, кабель и защиту?

Отдельная линия от щита — требование: зарядка держит 16–32 А по 6–10 часов, поэтому нужны кабель, автомат и дифзащита, а сечение считают под объект, а не только по мощности. На сечение влияют ток, длина трассы, материал жилы, способ прокладки и потери напряжения. Для 7,4 кВт ориентир — медный 3×6 мм², но трасса длиннее 20–25 м требует пересчёта с запасом: в стене, гофре и на улице кабель греется по-разному. Автомат подбирают вместе с кабелем, иначе защита не спасёт от нагрева. Заземление PE обязательно: без него станция не запустится, а при пробое на корпус PE отводит ток, и срабатывает УЗО. Зарядка создаёт постоянный ток утечки, который УЗО типа AC не видит: нужна дифзащита, чувствительная к такому току, с уставкой 30 мА. Требования к защите и схеме подключения различаются у разных производителей станций. Расчёт и монтаж такой линии входят в электромонтажные работы.

Что проверить при выборе места и трассы до парковки?

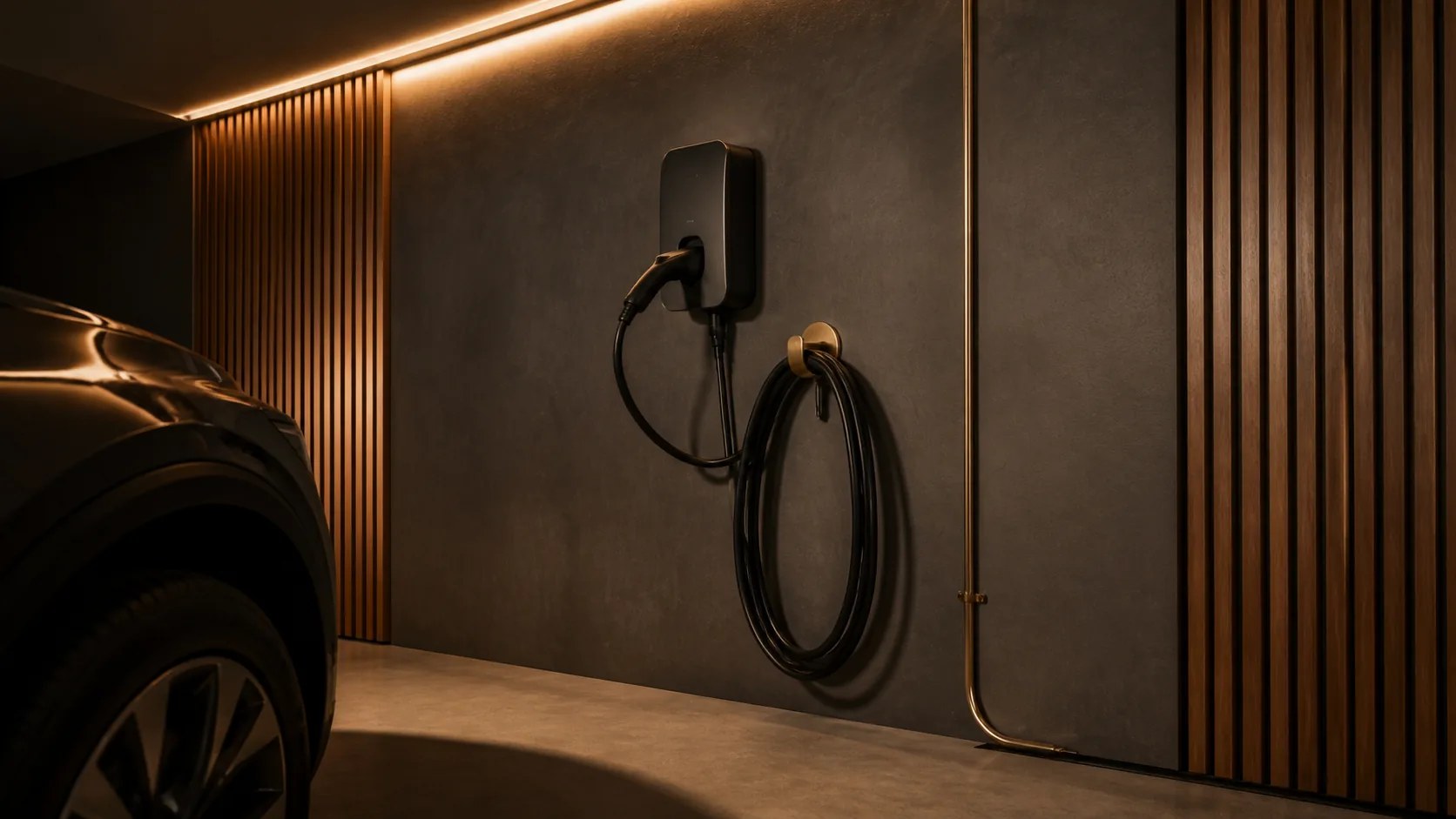

• Место и трасса. Ставьте станцию там, где удобно подключать пистолет, а кабель от щита короче: гараж, навес, фасад. Трассу и гильзы заложите заранее. Кабель — 5–7 м.
• Защита и условия. Для улицы — корпус IP54–IP55: дождь, снег, пыль, мороз. Линию ведите в трубе; проверьте, что трассу не задевают колёса, газонокосилка, лопата. Линия — отдельная, с PE и дифзащитой.

Что делать, если домашней мощности не хватает?

При лимите 15 кВт электрокотёл 9–15 кВт и станция 11 кВт одновременно не работают — зарядка выбьет автомат. Варианты: снизить ток, включить динамическую балансировку, развести крупные потребители по времени или согласовать рост мощности в сетевой. Снижение тока — компромисс: станция 7,4 кВт на 16 А отдаёт 3,5 кВт, батарея 60 кВт·ч заряжается 17 часов вместо 8–9. Балансировка мягче: станция следит за вводом, уступает мощность плите или бойлеру и возвращает её. Но она лишь распределяет ресурс: при зимнем электрокотле зарядка режется до минимума или отключается — без роста лимита не обойтись. Заявку на рост мощности рассматривают 10 рабочих дней; льготное присоединение до 15 кВт — отдельная процедура: 10–15 тыс. рублей, около 4 месяцев (на момент публикации; уточняйте в сетевой); свыше 15 кВт — индивидуальный расчёт и проект. Резерв под нагрузку закладываем в щите заранее — см. электрощит в частном доме.

Как встроить зарядку в этапы ремонта частного дома?

1. 01

   Определите сценарий парковки и параметры автомобиля

   Решите, где машина будет стоять: гараж, навес, фасад, открытая площадка. Уточните фазность и мощность бортового ЗУ — от этого зависит, нужны вам 7,4 или 11–22 кВт.

2. 02

   Проверьте ввод и существующий щит

   Уточните фазность сети, выделенные киловатты и состояние вводного автомата. Резерв под зарядку закладывают в электрощите заранее, а не после ремонта.

3. 03

   Рассчитайте нагрузку и линию

   Линию считайте с запасом: под 7,4 кВт ориентир — кабель 3×6 мм², автомат 32 А и дифзащита; сечение уточняют по длине трассы.

4. 04

   Увяжите трассу с планировкой и отделкой

   Маршрут от щита до места парковки прокладывают до чистовых работ. В деревянном доме кабель ведут в металлорукаве или трубе, увязывая с конструкцией и проектными требованиями.

5. 05

   Заложите кабель и защиту на черновом этапе

   Смонтируйте линию, гильзы в стенах и фундаменте, отдельный автомат и УЗО типа A с детектором DC 6 мА или типа B. Заземление PE проверьте до заливки и отделки.

6. 06

   Установите оборудование и проверьте работу

   Станцию монтируют после отделки, но линию вводят в щит заранее. Проверьте PE, срабатывание защиты, тестовую зарядную сессию, балансировку мощности и IP-защиту для улицы.
