Электрощит — центральный узел электроснабжения дома: он защищает людей и технику от коротких замыканий и утечек тока, а его схема задаёт запас для развития — котельная, сауна, мастерская, автоматизация. Схему щита в большом доме мы проектируем на старте, вместе с инженерией и планировкой: ошибки после чистовой отделки обходятся дороже всего. В статье разберём по порядку: выбор фазы и мощности, состав щита, резервное питание, умный дом и приёмку работ. Задача владельца — понимать логику схемы и принимать решения вместе с подрядчиком, а не собирать щит самому.

Одна фаза или три: от чего зависит выбор ввода для дома

Однофазного ввода 230 В достаточно для дома до 100–150 м² с выделенной мощностью до 15 кВт без мощных потребителей. Три фазы (380 В) нужны, если техусловия дают больше 15 кВт или есть трёхфазное оборудование: электрокотёл 9–24 кВт, скважинный насос от 2,2 кВт, станки и компрессоры мастерской, электрическое отопление. Решающий фактор — техусловия: сетевая организация обычно выделяет 15 кВт и фиксирует их при подключении, поэтому тип ввода определяем на старте, вместе с проектом котельной, бани и уличных построек. Трёхфазный ввод усложняет щит: четырёхполюсный вводной автомат, реле контроля фаз, трёхфазный узел учёта, четырёхполюсные УЗО; однофазные нагрузки распределяют по фазам L1–L3 с контролем перекоса 10–15%. Щит, кабель СИП 4×16 и счётчик дороже однофазных на 8 000–15 000 ₽ (ориентировочно, зависит от региона и года), зато — запас мощности и ровная загрузка фаз.

Из чего состоит электрощит и от какой аварии защищает каждый элемент

Каскад защит: что стоит в щите

Щит частного дома — каскад аппаратов: вводной автомат/рубильник, групповые автоматы, УЗО/УДТ и дифавтоматы, реле напряжения, УЗИП, раздельные шины N и PE. Каждый рассчитан на свою аварию — КЗ, перегрузку, утечку, скачок или грозовой импульс: групповые автоматы и УЗО отключают свою линию, вводной аппарат — дом целиком.

Автоматы и УЗО: кабель и человек

Вводной аппарат обесточивает дом и задаёт селективность. Автоматы защищают кабель от перегрузки и КЗ: номинал подбирается под сечение жилы, а не наоборот. УЗО/УДТ обязательны для розеток и влажных зон по ГОСТ Р 50571.4.41-2019; для электроники — тип А, противопожарное — 100–300 мА.

Реле, УЗИП, шины и корпус

Реле напряжения или УЗМ отсекают технику при скачках за заданные пределы, УЗИП — от грозовых импульсов. Шины N и PE раздельные: объединять вне заданной схемы запрещено. Корпус — металл или пластик, уличному щиту учёта — сталь с IP54. Внутри — запас модулей и 15 см между рейками.

Как спланировать схему щита и довести её до запуска

01

Соберите исходные данные

Запросите техусловия: выделенная мощность (обычно 15 кВт), число фаз, тип заземления TN-C-S или TT и место узла учёта — на опоре, фасаде или в доме. Без этих данных схему щита не построить.
02

Составьте список потребителей

Пройдите по помещениям и выпишите технику: варочную панель, духовку, посудомойку, котёл, насосы, септик, тёплые полы. Мы собираем такой список на старте проектирования, чтобы не добавлять линии после отделки.
03

Разделите нагрузки на группы

Свет и розетки — по зонам; отдельно кухня, варочная панель, котельная, насосы и септик, тёплые полы, улица, баня, гараж. Котлу и холодильнику — выделенные линии, авария на которых отключает только их, а не весь дом: это приоритетные группы под резерв и ИБП.
04

Подберите сечения и номиналы

Номинал автомата идёт за сечением кабеля: 10 А на свет (1,5 мм²), 16 А на розетки (2,5 мм²), 25–32 А на варочную (6 мм²). Для розеток и влажных зон обязательны УЗО 10–30 мА.
05

Выберите место и корпус щита

Щит обычно ставят в котельной или прихожей. Берите корпус с запасом 20–30% модулей под развитие. Уличному щиту учёта — сталь, IP54 и опечатываемый бокс вводного автомата.
06

Выполните монтаж и расключение

На черновом этапе, до чистовой отделки, подрядчик с допуском ведёт электромонтаж по этапам: кабели, монтаж корпуса, расключение с маркировкой линий. За владельцем — состав групп и приоритеты резерва.
07

Подключите ввод и сдайте щит

Сетевая организация пломбирует узел учёта, затем идут электроизмерения: изоляция, петля «фаза-нуль», проверка УЗО. На сдаче мы передаём итоговую однолинейную схему — документ вашей электрики на годы.

Чем резервировать питание: варианты резерва на случай отключений

Параметр	Рубильник: ручной запуск генератора	Генератор с АВР (контакторы)	Второй стационарный ввод от сети	ИБП / АКБ на критичные линии
Что остаётся под питанием	Весь дом в рамках мощности генератора	Весь дом, приоритет — по группам схемы	Весь дом в лимите второго ввода	Котёл, насосы, скважина, сигнализация, роутер
Время переключения	Минуты: запуск и переключение вручную	Секунды–минуты: задержка на пуск ДГУ	Секунды: переключает АВР второго ввода	Мгновенно: АКБ подхватывает линию
Участие человека	Обязательное при каждом отключении	Не требуется, возможен пуск кнопкой	Не требуется при АВР	Нет, автономно
Место и обслуживание	Улица или гараж, топливо, ТО по моточасам	Плюс шкаф АВР и проверка автоматики	Монтаж второй линии по ТУ	В котельной, замена АКБ раз в 3–5 лет
Стоимость	Дешевле всех: рубильник и кабель	Дороже: контакторы, контроллер, шкаф	Плата за подключение, материалы и АВР	ИБП на линии — от десятков тысяч ₽
Блокировка с сетью	Механическая блокировка рубильника	Два контактора с взаимной блокировкой	Обязательна: АВР или рубильник с блокировкой	Не требуется, отдельный контур
Что заложить в щит заранее	Резервную группу и разъём генератора	Место под контакторы и задержку	Клеммы второго ввода, место под АВР, селективность	Группы, не гаснущие при переключении

Что заложить в щит, чтобы дом принял умный дом без переделок

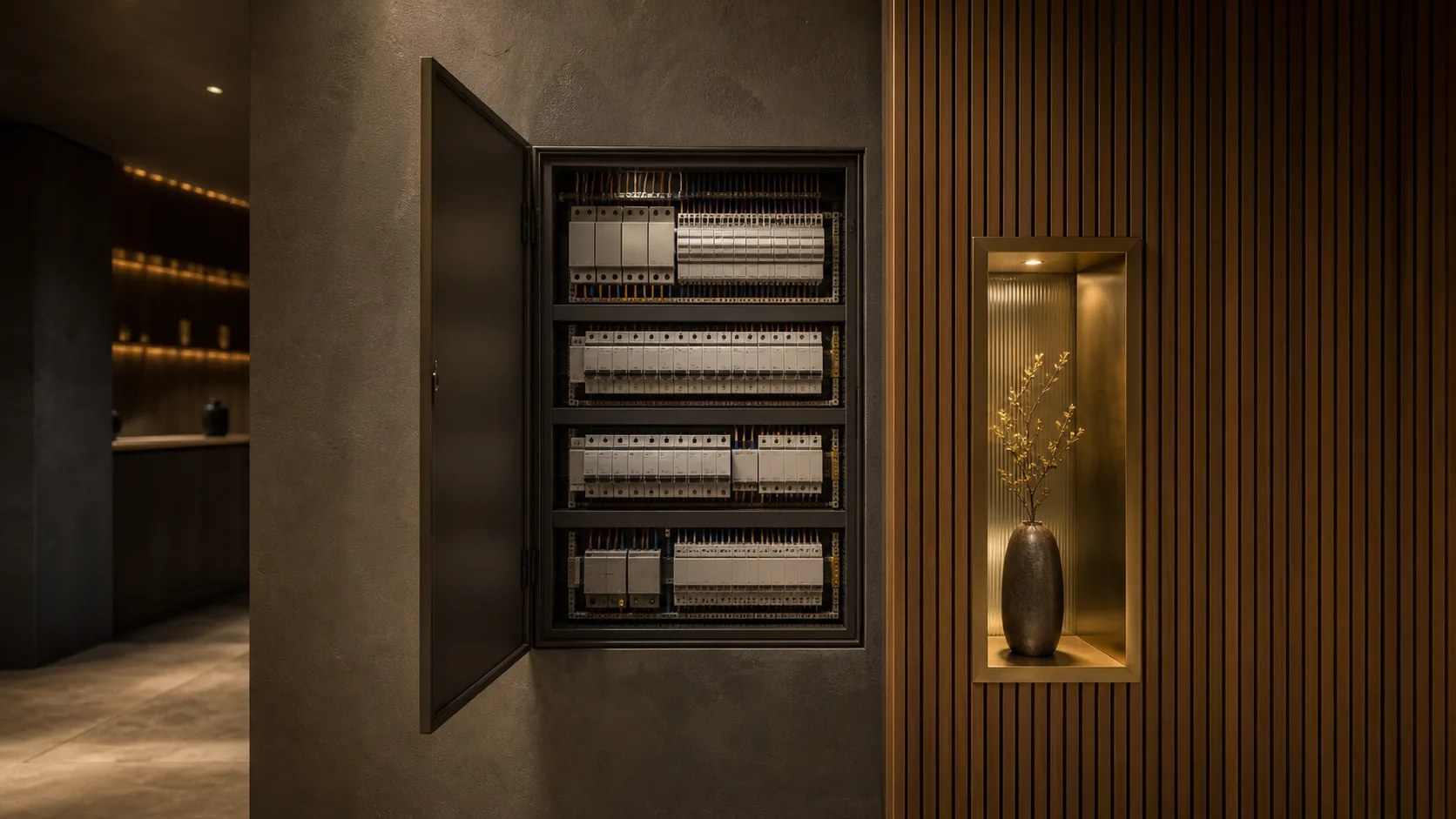

Решения по автоматизации принимаются на уровне схемы щита, а не готового интерьера: модульные контакторы, контроллер и диммеры занимают в его корпусе место, которое резервируем заранее. Свет группируем по сценариям, а не только по комнатам, под расширение оставляем свободные слоты. Для управления шторами, климатом и датчиками выводим отдельные линии, серверному оборудованию — собственную группу. Силовой и слаботочный щиты разделяем: сеть, видеонаблюдение и контроллеры живут в своём боксе и не мешают силовым цепям. Дооснащение готового дома оборачивается вскрытием отделки, заменой щита на корпус большего размера и перегруппировкой линий — по деньгам и срокам это несопоставимо с резервом на черновом этапе. Мы реализуем электрику и умный дом под ключ одним подрядчиком: сквозной проект соединяет сценарии света, штор, климата, безопасности и голосового управления в единую логику, а за результат и предсказуемый бюджет отвечает одна компания.

Что проверить при приёмке электрощита

Маркировка и защита. Линии и автоматы подписаны, схема — на двери щита. Номиналы и состав УЗО сверьте со схемой из раздела о планировании. Нажмите «тест» на каждом УЗО и проверьте реле напряжения.
Соединения и документы. Без скруток: только гильзы, клеммы, опрессовка. Узел учёта опломбирован сетевой организацией, вводной автомат — в опечатываемом боксе. Запросите протоколы испытаний; убедитесь, что на рейке есть запас свободных модулей.

Вопрос специалисту

Задайте свой вопрос — я лично проконсультирую вас по ремонту, срокам и стоимости работ и помогу подобрать оптимальное решение для вашего проекта.

Реальная оценка стоимости и сроков без «примерных» цифр

Рекомендации с учётом опыта реализации премиальных объектов

Понимание всех этапов работ и возможных нюансов ещё до старта проекта

ОБСУДИТЬ ПРОЕКТ

Швецов Руслан Юрьевич

Руководитель студии

Опыт: 13 лет

Частые вопросы об электрощите в частном доме

Где разместить основной щит в доме?

Точку выбираем на старте проектирования, вместе со схемой: котельная или прихожая, рядом с вводом кабеля, корпус примерно на уровне глаз. От размещения зависит длина линий к насосам и котлу, поэтому место фиксируют до чернового этапа. Корпус сразу берём с запасом 20–30% модулей.

Обязателен ли отдельный щит учёта на улице и кто его пломбирует?

Место узла учёта задаёт сетевая организация в техусловиях: чаще это опора или фасад, и бокс там ставят стальной, с защитой IP54. Вводной автомат прячут в опечатываемый бокс с «ушками»; пломбы ставит сетевая организация и проверяет их при обходах и снятии показаний.

Можно ли добавить линии в уже собранный щит?

Да, если при сборке оставлен резерв по модулям и глубине корпуса. Новую линию добавляют отдельной группой: автомат с УЗО или дифавтомат, прокладка кабеля, правка маркировки и однолинейной схемы. Если резерва нет, придётся менять корпус и перегруппировывать линии — после чистовой отделки это вскрытие стен и лишние расходы.

Какой запас мощности и модулей закладывать на будущее?

По месту — 20–30% свободных модулей на рейке и не менее 15 см между рейками. Под развитие — сауна, мастерская, автоматизация — заранее резервируем слоты под контакторы и трёхфазное реле напряжения. Выделенную мощность определяют техусловия: обычно это 15 кВт.

Сколько времени занимает монтаж щита в графике ремонта?

Схему и список групп утверждают заранее, до старта работ. Монтаж корпуса и расключение с маркировкой проходят на черновом этапе, до чистовой отделки, — в графике это часть электромонтажных работ. На сдачу остаются опломбировка учёта сетевой организацией и электроизмерения с протоколами.

Можно ли собрать щит самостоятельно и где граница с электриком?

Собрать щит самому не запрещено, но без протоколов испытаний ввод в эксплуатацию не оформят. Понимать схему, составлять список групп и приоритеты резерва — задача владельца. Расключение, подключение ввода, измерения и сдача — работа электрика с допуском.

От чего зависит бюджет щита и почему одинаковые списки автоматов стоят по-разному?

Одинаковый список автоматов — не одинаковая сборка. Цену задают класс аппаратов: отключающая способность 6 кА против 4,5 кА, УЗО типа А вместо АС, качество корпуса и шин. Плюс число групп и УЗО, соединения без скруток и объём работы монтажника.

Как часто проверять УЗО и автоматику после заселения?
