Кровельный пирог частного дома: слои и схема крыши

Кровельный пирог частного дома: состав слоёв, схема скатной и плоской крыши и причины протечек

Почему крыша может протекать, даже если покрытие выглядит целым?

Протечка не всегда означает дыру в покрытии: вода чаще заходит через примыкание к трубе, ендову или пробитый крепёж и «выходит» пятном в другом помещении — не над местом дефекта. А ещё есть конденсат: при перепутанных плёнках или зауженном вентзазоре он намерзает зимой и в оттепель проступает через потолок, имитируя течь. Поэтому мы ищем причину, а не пятно: кровля — единая система, где сбой одного слоя тянет за собой остальные.

Как понять, какой кровельный пирог нужен дому?

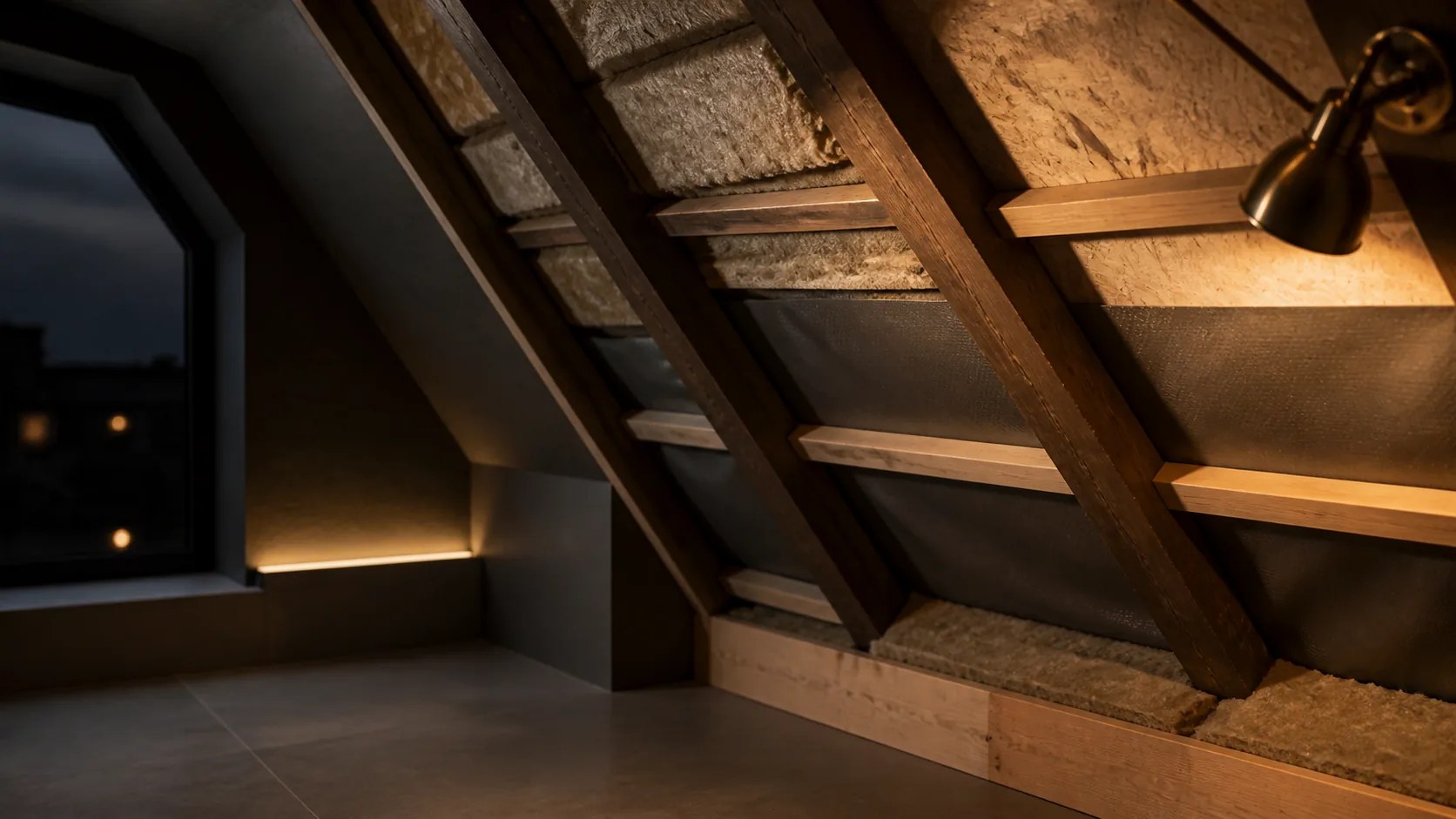

Устройство кровельного пирога в мансарде: видны стропила, слои теплоизоляции и пароизоляционная мембрана под крышей.

Ответ короткий: пирог определяет не покрытие, а назначение подкровельного пространства. Под холодным чердаком утеплитель укладывают по перекрытию последнего этажа, а скат оставляют без теплоизоляции — только гидроизоляция и вентзазор. Под жилой мансардой теплоизоляция идёт в скат, между стропилами, с пароизоляцией снизу. Ещё четыре фактора корректируют решение: — Форма крыши: чем больше ендов, примыканий и мансардных окон, тем строже требования к герметизации узлов. — Покрытие: под мягкую черепицу нужно сплошное основание из ОСП или фанеры не тоньше 10 мм, металл требует шумоизоляции. — Климат и нагрузки: задают толщину утеплителя по норме сопротивления теплопередаче и шаг стропил. — Связка слоёв: пароизоляция снизу, мембрана поверх утеплителя и продух (контробрешётка от 50 мм) работают только вместе. Эти параметры фиксирует проектировщик на этапе проекта и строительства, до закупки материалов: иначе в утеплителе образуется конденсат и утеплитель намокает.

В каком порядке располагаются слои утеплённой скатной крыши?

01

Порядок от помещения наружу

От подшивки потолка к покрытию: пароизоляция, утеплитель между стропилами, ветрогидрозащитная мембрана, вентзазор на контробрешётке, обрешётка или сплошное основание, кровельное покрытие.
02

Пароизоляция с герметичными стыками

Из помещения наружу идёт пароизоляция: она не пускает тёплый влажный пар в утеплитель. Полотна кладут с нахлёстом, стыки проклеивают, проходы труб и мансардные окна герметизируют манжетами.
03

Утеплитель между стропилами

Теплоизоляцию укладывают враспор между стропилами — обычно минеральную вату в плитах. Толщину считают по норме сопротивления теплопередаче, при нехватке добавляют второй слой поперёк стропил.
04

Ветрогидрозащитная мембрана

Поверх утеплителя по стропилам раскатывают супердиффузионную мембрану: она держит ветер, пыль и капли с покрытия, но выпускает пар наружу. Укладывают правильной стороной по маркировке, с перехлёстом.
05

Вентиляционный зазор на контробрешётке

Брус контробрешётки толщиной от 50 мм поднимает обрешётку над мембраной и даёт продух, через который влага из утеплителя уходит к коньку и выветривается.
06

Обрешётка или сплошное основание

Дальше идёт несущее основание: под металлочерепицу и профнастил — разреженная обрешётка с шагом по инструкции производителя, под гибкую черепицу — сплошной настил из ОСП или фанеры не тоньше 10 мм.
07

Кровельное покрытие

Замыкает конструкцию финишное покрытие — металлочерепица, профнастил, гибкая черепица, фальц. Его крепят по обрешётке, а примыкания, ендовы и проходы герметизируют штатными элементами.

Как кровельное покрытие влияет на основание и защиту от влаги?

Параметр	Металлочерепица, профлист	Гибкая черепица
Основание под покрытие	Разреженная обрешётка	Сплошной настил от 10 мм
Монтаж основания	Обрешётка с шагом по инструкции производителя	Листы настила с зазором 3–5 мм
Подкладочный ковёр	Не требуется: защиту от влаги даёт мембрана	Обязателен
Шум дождя	Нужна шумоизоляция	Слышен слабо

В каких узлах скатной крыши чаще возникают протечки?

Примыкания к дымоходам и стенам, а также проходки

Чаще всего течёт здесь: обрамление дымохода плохо прилегает, и дождь с ветром заходит под планку. Проходы труб и антенн, мансардные окна герметизируют штатными фартуками, манжетами и лентами, стыки пароизоляции проклеивают — иначе конденсат уходит в утеплитель. Риск выше, если проходку ставят на готовое покрытие.

Ендовы, конёк и карниз

Ендова собирает воду с двух скатов: её ведут с усиленным подкладочным ковром и двойным слоем металла — ошибка в нахлёсте сразу даёт течь. На коньке ветер задувает дождь и снег под элементы. Карнизу нужны капельник и вынос: они отводят воду от лобовой доски и стены.

Крепёж и нахлёсты покрытия

Даже целое покрытие пропускает воду через саморезы: перетянутый крепёж пробивает металл и срывает уплотнитель, а отверстие от вынутого самореза часто не заделывают. Листы с ошибкой в нахлёсте гонят воду под нижние, а на резаных кромках и перегибах защитный слой тоньше — такие места герметизируют отдельно.

Как устроена плоская кровля и что помогает ей отводить воду?

Разрез плоской кровли с утеплителем, гидроизоляцией и встроенной водосточной воронкой для отвода воды.

Плоская кровля не строго горизонтальна: проектом задают уклон 1,5–5° (2,6–8,7 %) и водоотведение — воронки внутреннего или наружного водостока. Традиционная схема (слои от основания наружу): пароизоляция → теплоизоляция → уклонообразующий слой (клиновидные плиты, керамзит, стяжка по маякам) → геотекстиль от 150 г/м² → гидроизоляция-мембрана. Инверсионная схема: гидроизоляция на основании, утеплитель поверх, с балластом. Мембрана защищена от УФ и повреждений, но утеплитель нужен влагостойкий — XPS или PIR. Протечки провоцируют застой воды в понижениях, ошибки разуклонки и воронки, установленные не в низшей точке: летом лужа разрушает ковёр, зимой — наледь. Второй источник — негерметичные примыкания к парапету, трубам и воронкам: вода уходит в утеплитель. Эксплуатируемая кровля под террасу — отдельное проектное решение с финишным покрытием и расчётом нагрузок, а не дополнение к пирогу.

Что предусмотреть при строительстве дома и проверить до сдачи кровли?

Проверьте по проекту, холодный чердак или мансарда: от этого зависит, идёт ли утеплитель в скат или по перекрытию. Убедитесь, что толщина утеплителя посчитана по норме для снегового района, а водосток и проходки заложены на этапе строительства дома.
Перед сдачей проверьте непрерывность пароизоляции и проклейку стыков лентой, целостность мембраны, продух от карниза до конька в вентзазоре на контробрешётке от 50 мм, герметичность ендов и примыканий.

Вопрос специалисту

Задайте свой вопрос — я лично проконсультирую вас по ремонту, срокам и стоимости работ и помогу подобрать оптимальное решение для вашего проекта.

Реальная оценка стоимости и сроков без «примерных» цифр

Рекомендации с учётом опыта реализации премиальных объектов

Понимание всех этапов работ и возможных нюансов ещё до старта проекта

ОБСУДИТЬ ПРОЕКТ

Швецов Руслан Юрьевич

Руководитель студии

Опыт: 13 лет

Как отличить протечку от конденсата, найти причину и когда звать специалиста

Пятно на потолке появилось во время дождя — это протечка?

Скорее да. Если влага проступила в дождь или в первые часы после него, вода пришла снаружи; конденсат так себя не ведёт — он проявляется в холод и оттепель, когда пар из дома оседает на холодных элементах крыши.

Когда мокрые пятна говорят о конденсате?

Когда пятна привязаны к холоду и оттепели, а в сухую тёплую погоду не появляются. Причина тогда не в покрытии, а в нарушенном пироге: пароизоляция и ветрогидрозащитная мембрана стоят не на своих местах, стыки не проклеены или вентзазор заужен, и влага из дома не выводится.

Почему вода выходит вдали от места повреждения?

Вода идёт по пути наименьшего сопротивления — по ветрогидрозащитной мембране, обрешётке и стропилам, вдоль нахлёстов и по горизонтальным участкам, пока не найдёт разрыв. Поэтому пятно на кухне может означать дефект над спальней, и искать причину прямо над пятном бессмысленно.

Что проверять в первую очередь?

Узлы, а не покрытие: примыкания к дымоходу и стенам, ендовы, конёк, карниз, мансардные окна и проходки дают большинство течей. Отдельно проверяют крепёж с сорванным уплотнителем и незаделанные отверстия от вынутых саморезов.

Как найти скрытую протечку без вскрытия?

Начинают изнутри: во время дождя с ярким фонарём поднимаются на чердак или в мансарду и осматривают основание крыши — проступившая влага заметна на мембране, стропилах и настиле. Скрытые течи ищут, поливая скат из шланга под напором: помощник следит изнутри, где проступила вода, и помечает место.

Можно ли самому найти течь на плоской кровле?

Сложно: дефекты часто точечные. На плоских кровлях применяют электрический метод поиска утечек (векторное картирование) и влагомеры, а в холодную погоду — тепловизор: влажный утеплитель нагревается и остывает медленнее сухого, и на снимке видны термические аномалии. Такое оборудование есть у профильных специалистов.

Опасно ли осматривать крышу снаружи?

Да: подъём на скат без страховки и специального оборудования связан с риском падения. Если боитесь высоты или не можете обеспечить безопасность, осмотр и ремонт поручают кровельщикам — это дешевле травмы.

Когда точно нужно вызывать специалиста?

Если причина неясна, пятно вернулось после заделки, нужно вскрывать пирог или герметизировать сложные узлы мансарды. Тогда диагностику ведём мы в рамках строительства под ключ: находим причину, а не пятно.

Можно ли заделать протечку своими руками?

Простое повреждение металла временно закрывают лентой-герметиком на битумной основе в цвет кровли. Но это косметика: если вода уже ушла в утеплитель, нужна диагностика, иначе весной протечка вернётся.
