Внутрипольные конвекторы у панорамных окон: зачем они нужны и что учесть при монтаже

Зачем внутрипольный конвектор устанавливают у панорамного окна?

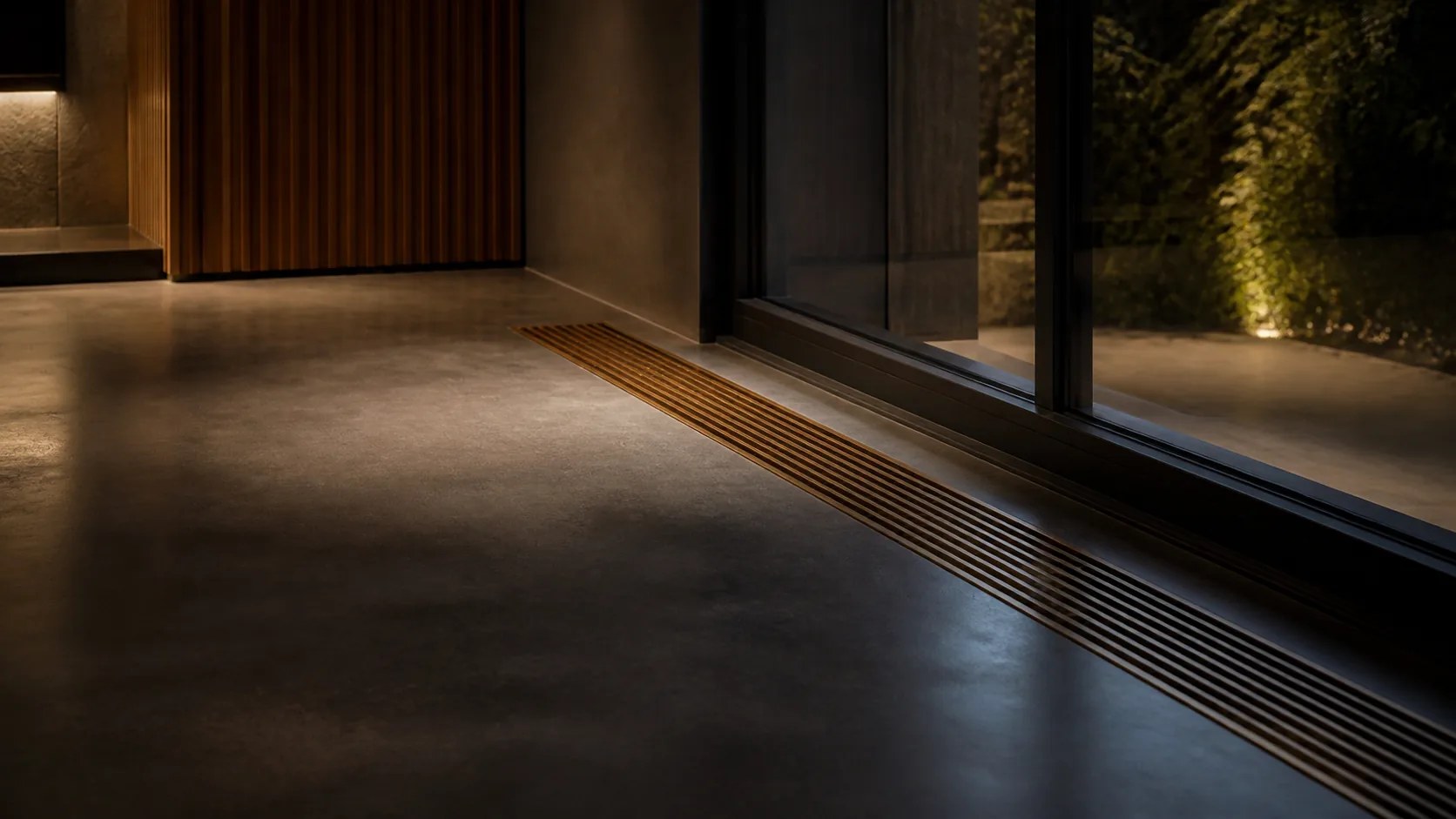

Через панорамное остекление уходит в 4–6 раз больше тепла, чем через стену той же площади, а холодный воздух стекает по стеклу вниз и создаёт сквозняк у пола. Поэтому внутрипольный конвектор ставят вдоль линии остекления: он поднимает тёплый поток перед стеклом, перехватывает холод и защищает панорамные окна от конденсата.

Почему у панорамного окна бывает холодно даже при работающем отоплении?

Стекло холоднее стены в несколько раз: коэффициент теплопередачи (U-value) у хорошо утеплённой стены — 0,15–0,30 Вт/(м²·К) (уровень пассивного дома), у двухкамерного стеклопакета — около 1,1. Воздух у стекла остывает и опускается — тот самый холодок у пола. Зимой поверхность стекла держится на уровне +5…+8 °C, в нижней трети падает ниже точки росы — отсюда конденсат и «плачущие» окна. Радиатор на смежной или противоположной стене греет объём, но нисходящий поток не перехватывает: холодный воздух падает вдоль стекла быстрее, чем смешивается с тёплым. У окна остаётся холодная зона и заметный перепад температур. Приточный клапан в подоконной зоне без конвектора вдоль стекла усугубляет картину: зимой он подаёт воздух холоднее комнатного прямо в самую холодную точку остекления. Дискомфорт снимает только прибор вдоль линии стекла, формирующий восходящую завесу — подробнее в разборе окон и стеклопакетов.

Как внутрипольный конвектор создаёт тепловую завесу?

Конвектор работает как тепловой барьер: теплообменник нагревает воздух у основания остекления, поток идёт вверх завесой перед стеклом, перехватывает стекающий холод и возвращает его тёплым. У моделей с вентилятором скорость потока 1,5–3 м/с — холод не доходит до пола. Разница принципиальна: естественная конвекция бесшумна, без электрики, но медленна. Вентилятор даёт вдвое большую мощность при тех же габаритах, поэтому витражи в пол и остекление выше 3 м считают только с принудительной конвекцией. Плата за это — электропитание в стяжке (электромонтаж на черновом этапе), шум и обслуживание вентиляторного блока. Завеса держится не на приборе, а на расчёте системы: от температуры теплоносителя и балансировки петель до работы автоматики. Если расчёт не сходится, нужной завесы не будет.

Когда внутрипольный конвектор предпочтительнее других решений?

Что учесть при расчёте и выборе конвектора?

Подбор внутрипольного конвектора мы начинаем не с площади комнаты, а с погонного метра остекления: важны высота стекла, U-value стеклопакета, теплопотери помещения, расчётная зимняя температура, температура и расход теплоносителя, а также роль прибора — основной он или дополняет радиаторы и тёплый пол. Универсальная норма 100 Вт/м² здесь не работает: она не учитывает ни высоту витража, ни качество стеклопакета. Ориентир при стекле 2,5–3 м и −26 °C — 350–450 Вт/п.м. для однокамерного стеклопакета. Сверить расчёт теплопотерь и баланса петель стоит с разбором панорамных окон.

В какой последовательности планируют и монтируют внутрипольный конвектор?

1. 01

   Заложите конвектор в проект до устройства пола

   Работу начинают с дизайн-проекта: типоразмер прибора подбирают по длине линии остекления, а место ниши, точки подводки и питание вентилятора увязывают с разводкой отопления и конструкцией окон — на этом этапе правки ещё бесплатны.

2. 02

   Проверьте доступную глубину и допустимость ниши

   Глубина ниши должна вмещать корпус конвектора с теплоизоляцией; если стяжка тонкая или в перекрытии нельзя делать выборку, решение меняют до начала работ, а не по факту.

3. 03

   Согласуйте положение прибора и трасс коммуникаций

   До монтажа фиксируют ось вдоль стекла, точки входа труб и электрики, привязку к конструкции окна, теневому плинтусу и мебели — иначе корпус встанет с перекосом или борт не совпадёт с чистовым полом.

4. 04

   Установите и подключите конвектор, заведя питание

   Корпус выставляют по уровню, подключают к петлям отопления через запорно-регулирующую арматуру, а для модели с вентилятором выводят электропитание — электромонтаж в стяжке делают заранее.

5. 05

   Проверьте соединения и работу до закрытия конструкции

   До заливки и отделки прибор опрессовывают, проверяют герметичность резьбовых соединений, вращение вентилятора и нагрев теплообменника: скрытые дефекты устраняют сразу, пока всё открыто.

6. 06

   Выполните стяжку и чистовую отделку с доступом к прибору

   Корпус закрывают защитой, заливают стяжку и укладывают покрытие вровень с бортом; декоративная решётка остаётся съёмной, а теплообменник и арматура — доступными для обслуживания и уборки.

7. 07

   Настройте систему после запуска

   Балансируют петли, выставляют расход и температуру теплоносителя, настраивают термостат и автоматику конвектора, включая режимы вентилятора, — только после этого прибор даёт тепловую завесу, а не просто тёплую решётку.

Что учесть в повседневной эксплуатации конвектора?

Видимая часть внутрипольного конвектора — только решётка, всё остальное скрыто в лотке. Туда попадают пыль и мелкий мусор, а теплообменник, вентилятор и запорная арматура требуют периодической чистки — поэтому уход за прибором становится постоянной частью эксплуатации, а не разовой процедурой после запуска. Чем проще открыть лоток, тем быстрее проходит уборка.

Решётка — рабочий элемент, а не декор

Решётка — несущий элемент, а не декор: по ней ходят, поэтому она рассчитана на большие нагрузки. При этом она не нагревается, обжечься о неё нельзя, а ячейки должны свободно пропускать воздух. У большинства моделей решётку снимают или сворачивают в рулон на пружинах — так удобнее выбирать пыль и мусор из лотка пылесосом. Если накрыть её ковром, плотной дорожкой или корпусом мебели, конвектор превратится в тёплую плиту в полу: нагретый воздух не выходит вверх.

Мебель, шторы и плинтус не должны перекрывать поток

Диван, кресло, тумбу и шторы до пола оставляют с отступом от линии решётки: вдоль стекла нужна свободная полоса для восходящего потока — иначе завеса рвётся, и у окна снова холодно. Тот же барьер создают наплыв покрытия у борта лотка, порог и теневой плинтус: они перекрывают выход воздуха так же, как ковёр.

Модели с вентилятором: питание и шум

Принудительная конвекция требует подведённого электропитания, а термостат и автоматику удобнее вести отдельной линией. Работающий вентилятор слышно, поэтому в спальнях и зонах отдыха это учитывают при выборе модели и режима, а сам блок периодически очищают от пыли. Забитые пылью рёбра теплообменника греют хуже — регулярная уборка возвращает прибору расчётную мощность.

Что проверить перед завершением отделки и приёмкой работ?

• Геометрия: корпус — по проекту; ось — вдоль стекла; длина — по расчёту. Лоток по уровню, без перекосов и зазоров. Покрытие вровень с бортом. Плинтус и порог не перекрывают выход воздуха. Решётка — из проекта.
• Подключение: проверки до стяжки выполнены. Решётка съёмная или рулонная, теплообменник и арматура доступны без вскрытия пола.
