Вентиляция в частном доме: рекуператор и каналы

Вентиляция в частном доме: рекуператор, каналы и где разместить оборудование

Почему вентиляцию частного дома важно продумать до отделки?

Вентиляцию закладывают до черновой отделки: каналы и решётки прячем в перекрытиях и стенах, а место под рекуператор оставляем заранее — без переделок и ущерба для чистовых поверхностей. В герметичном доме со стеклопакетами и пароизоляцией случайный приток падает до 0,05 кратности вместо 0,3–0,5: неплотности его не обеспечивают, а человеку нужно 30–60 м³/ч. Результат — духота, рост CO₂ выше 800 ppm, влажность выше 60%, конденсат на откосах и плесень за отделкой. Трассы проходят сквозь перекрытия, поэтому их разводку и место под оборудование согласовывают до штукатурки и чистовых работ — как и прочие инженерные системы на этапе проекта.

От чего зависит схема вентиляции в частном доме?

Схему вентиляции определяют не по метражу, а по потребности помещений и числу жильцов: воздухообмен одноквартирного дома задают СП 55.13330 и СП 60.13330, по ним и считают производительность системы. Дом на 100 м² для двоих и для пятерых — разные проекты. На выбор схемы влияют: — планировка: влажные и «грязные» зоны — кухня, санузлы, постирочная — получают свои каналы, а подсобные помещения вроде гардеробных и кладовых учитывают отдельно; — герметичность контура: плотный дом со стеклопакетами и пароизоляцией не даёт естественного притока, и схему сразу проектируют с механическим побуждением; — режим проживания: семья из 3–5 человек и сезонные наезды дают разную нагрузку; — техпомещения: гараж и котельная не объединяются с жилой системой, у котельной — трёхкратный воздухообмен по нормам для котельных; вытяжка над плитой идёт отдельным контуром.

Современная система вентиляции с рекуператором и разводкой гибких воздуховодов, установленная в нише частного дома.

Что выбрать: естественную, гибридную или приточно-вытяжную вентиляцию с рекуперацией?

Параметр	Естественная	Гибридная (клапаны/бризеры)	Приточно-вытяжная с рекуперацией
Стабильность воздухообмена	20% от нормы, тяга «дышит» по сезону	Приток стабилен, вытяжка — по погоде	Расчётный баланс 24/7, приток = вытяжка
Зависимость от погоды	Сильная: летом тяги почти нет	Приток не зависит, вытяжка зависит	Не зависит: работают вентиляторы
Возврат тепла	Нет; с воздухом уходит 30–60% тепла	Нет: приток греют отопление и батареи	Да: вытяжной воздух подогревает приток
Каналы	Вертикальные шахты от 5 м, минимум поворотов	Те же шахты + отверстия 132–180 мм	Сеть воздуховодов Ø100–160 мм в перекрытиях
Объём монтажных работ	Минимальный, трассы закладывают при строительстве	Точечные скважины алмазным бурением	Проект, разводка, место под установку
Управляемость	Нет: регулируется только окном	Вручную, единого пульта нет	Пульт, автоматика, датчики CO₂ и влажности
Состав системы	Только решётки и вытяжные шахты	Клапан или рекуператор на 25–30 м²	Установка с фильтрами и догревателем
Когда оправдана	Как дополнение в старом доме без притока	1–2 комнаты, остальное закрыто	Дом 3–5 жильцов, 2 этажа, герметичный контур
Ограничения	Не держит баланс в герметичном доме	До 50 м³/ч вместо нужных 80–120	Дороже на старте, нужны каналы и место

Как работает рекуператор и что он даёт дому?

Рекуператор — теплообменник: тёплый вытяжной воздух отдаёт тепло приточному через пластины, не смешиваясь с ним. При −35 °C на улице и +24 °C в доме приток выходит около +11 °C: догрев — 13 °C, возврат тепла — свыше 75%, КПД пластинчатых — до 90%. Это не отопление: рекуперация возвращает тепло вытяжки. Котёл и радиаторы считают по теплопотерям дома, а рекуператор снижает нагрузку на отопление: приток идёт уже подогретым, а не уличным. Возврат тепла зависит от режима работы: приток должен быть равен вытяжке, иначе он падает; без вентиляторов рекуперации нет. При −15…−20 °C пластины обмерзают, эффективность резко падает — нужны обводной канал, догреватель или разморозка, автоматика и отвод конденсата. Фильтры очищают приток от пыли и пыльцы, но требуют регулярной замены, иначе растёт сопротивление и падает расход. Вытяжку над плитой и санузлы в общий рекуператор не включают — жиры и влага выводят его из строя. Разбор приборов и схем — в обзоре.

Блок приточно-вытяжной вентиляции с рекуператором, установленный на стене в современном интерьере частного дома.

Как распределить приток и вытяжку по помещениям и проложить каналы?

Куда подавать приток и вытяжку, зачем переток

Приток — в жилые комнаты, вытяжка — из кухни, туалета, санузла и постирочной: воздух идёт от чистых к грязным. Приток = вытяжка, а переток обеспечивают щель 1,5–2 см под дверью или решётка, иначе комната «запирается».

Как каналы связаны с потолками и доступом

Воздуховоды Ø100–160 мм прячем в перекрытиях, потолках и шахтах — отсюда и высота потолков; скорость в магистрали 3–5 м/с, каналы изолируем, иначе в спальнях гул. Разводку согласуем до заливки перекрытий, под каждый участок — люк и доступ к фильтрам и рекуператору, иначе обслуживание — разбор отделки.

Почему грязные зоны выводят отдельно от рекуператора

Вытяжку над плитой, санузлы, котельную и гараж ведём отдельными каналами с выбросом наружу, минуя теплообменник (СП 60.13330.2020): жиры, влага и продукты горения выводят его и фильтры из строя.

Где разместить вентиляционную установку и наружные воздухозаборные устройства?

Центральный рекуператор ставим в отапливаемом техпомещении — котельной, постирочной или нише под кровлей: там плюс, дренаж и щит. Корпус ориентируем так, чтобы магистраль до дальнего помещения была короткой (15–20 м), а перед фильтрами оставалось 50–60 см свободного места. Крепим на виброопоры, не к стене спальни. Планируем отдельную линию питания и конденсатоотвод с уклоном в трап. Наружные воздухозабор и выброс привязываем к фасаду и кровле: забор — 1 м выше снегового покрова и 2,3 м от земли, выброс — не под окнами и не над террасой, дальше от кухонной вытяжки, дымохода и блоков кондиционеров, иначе запахи вернутся. Настенные приборы вешаем сбоку от окна: ось канала на расстоянии ~300 мм от потолка, не ближе 25 см от откоса и угла, между приборами 1–10 м при синхронизации; канал бурим с уклоном 2–3° на улицу, учитывая мебель и шторы.

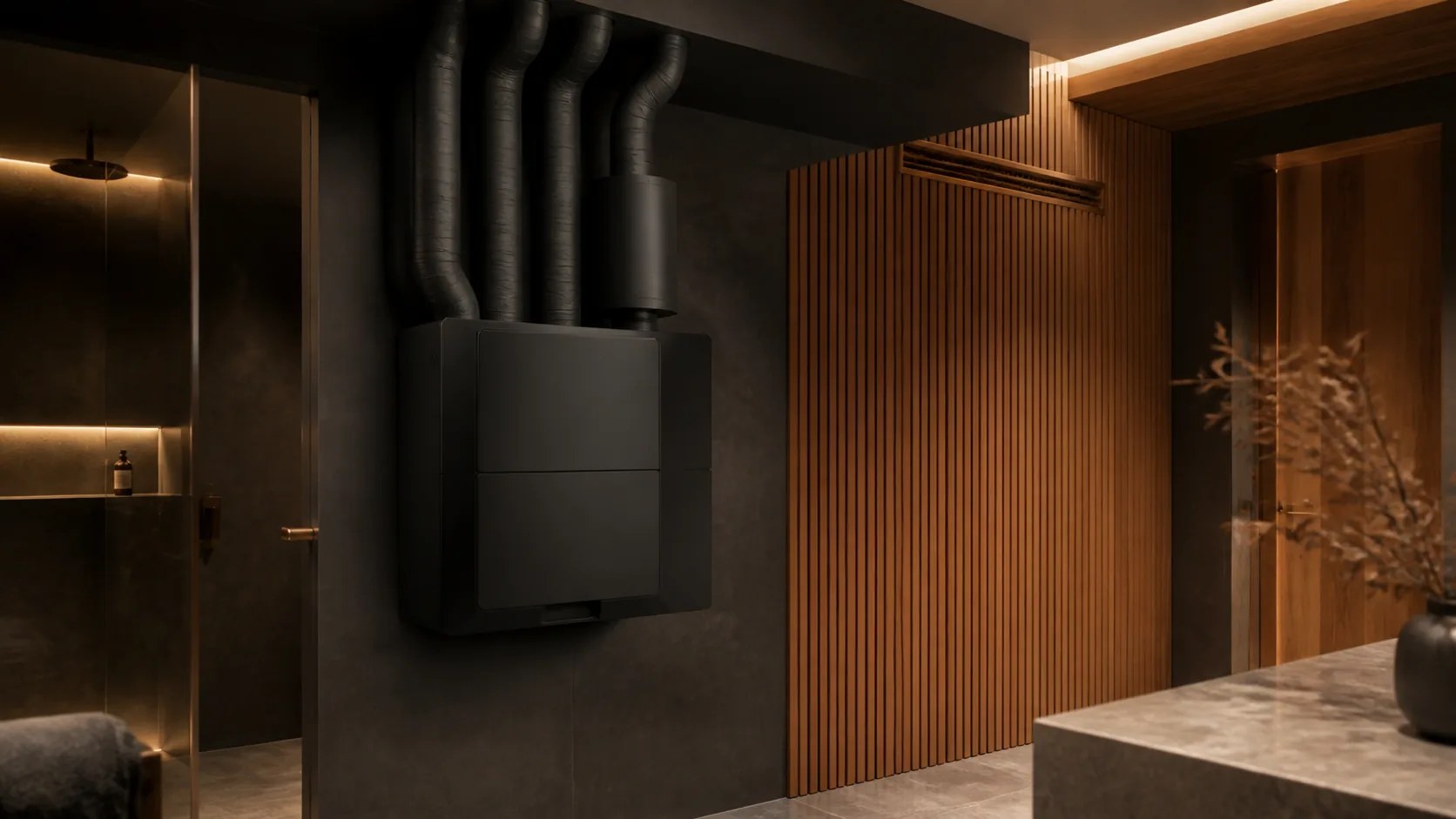

Черная вентиляционная установка с системой воздуховодов, закрепленная на стене в современном интерьере частного дома.

В какой последовательности увязать вентиляцию с ремонтом: чек-лист

01

Держите такой порядок работ

Порядок: обследование и планировка → расчёт воздухообмена → увязка каналов с потолками → электропитание → монтаж до чистовой → проверка и регламент.
02

Обследуйте дом и зафиксируйте планировку

Обмерьте помещения, отметьте влажные и «грязные» зоны, число жильцов, место под установку и высоту потолков — это исходные данные расчёта.
03

Закажите расчёт воздухообмена и схему

Расчёт воздухообмена (кухня 60–90 м³/ч, туалет 25, санузел 50, жилые — 3 м³/ч на 1 м²) и схему закажите у специалиста по вентиляции; увяжите схему с графиком ремонта.
04

Увяжите каналы с потолками и инженеркой

Разводку согласуйте до заливки перекрытий: от неё зависит высота потолков. Каналы ведите без пересечений с канализацией, водопроводом и проводкой.
05

Заложите питание и конденсатоотвод

Отдельная линия на установку и автоматику, щит, заземление, дренаж конденсата с уклоном в трап. Увяжите это с электромонтажом и сантехникой.
06

Монтируйте до чистовой отделки

Установку, воздуховоды, решётки, диффузоры и наружные воздухозаборы монтируйте по проекту до штукатурки и покраски: переделка готовых поверхностей дороже.
07

Проверьте работу и передайте рекомендации

Замерьте расход воздуха по помещениям, сбалансируйте приток и вытяжку, проверьте шум и автоматику. Передайте регламент: фильтры, разморозка, чистка теплообменника.

Вопрос специалисту

Задайте свой вопрос — я лично проконсультирую вас по ремонту, срокам и стоимости работ и помогу подобрать оптимальное решение для вашего проекта.

Реальная оценка стоимости и сроков без «примерных» цифр

Рекомендации с учётом опыта реализации премиальных объектов

Понимание всех этапов работ и возможных нюансов ещё до старта проекта

ОБСУДИТЬ ПРОЕКТ

Швецов Руслан Юрьевич

Руководитель студии

Опыт: 13 лет

Какие вопросы о вентиляции частного дома возникают чаще всего?

Какие три вопроса о вентиляции дома решают в первую очередь?

Чаще всего три: можно ли встроить систему в уже отделанный дом, заменяет ли рекуператор отопление и подключать ли кухонную вытяжку к общей сети. Коротко: встроить можно с ограничениями, отопление рекуператор не заменяет, вытяжка над плитой — отдельный канал.

Можно ли предусмотреть вентиляцию в уже отделанном доме?

Можно, но с ограничениями: воздуховоды в готовых потолках не спрятать, поэтому чаще ставят настенные рекуператоры — требуется бурение наружной стены. Работы ведут по проекту и аккуратно, чтобы не испортить отделку.

Заменяет ли рекуператор отопление?

Нет. Рекуператор возвращает тепло вытяжного воздуха приточному, но не вырабатывает его: котёл и радиаторы считают по теплопотерям дома. Установка лишь снижает нагрузку на нагрев — цифры возврата тепла приведены в разделе о работе рекуператора.

Нужно ли подключать кухонную вытяжку к общей системе?

Нет. Воздух над плитой несёт пары жиров и продукты горения, поэтому по СП 60.13330.2020 у кухни отдельный канал с выбросом на улицу. Общеобменный канал кухни ведут отдельно, со своим нормативным расходом.

Можно ли включить санузел в систему с рекуперацией?

Не рекомендуется: вытяжку санузлов не совмещают с вентиляцией жилых комнат — это прямое требование СП 60.13330.2020. Влажный воздух засоряет фильтры и вредит теплообменнику, поэтому у ванной и туалета свои каналы.

Хватит ли приточных клапанов и бризеров вместо центральной системы?

Для 1–2 комнат — да, но один прибор закрывает только часть потребности в воздухе, а единого пульта и баланса притока с вытяжкой у них нет. Для дома 3–5 жильцов с двумя этажами нужна расчётная система по всей планировке — сравнение вариантов в таблице выше.

Обмерзает ли рекуператор зимой?

Пластинчатый — да: в сильный мороз пластины обмерзают и эффективность резко падает. Помогают обводной канал, догреватель или цикл разморозки, плюс отвод конденсата с уклоном в трап — подробнее в разделе о рекуператоре.

Насколько шумно работает вентиляция с рекуперацией?

Шум зависит от скорости воздуха в каналах: в магистрали её ограничивают, воздуховоды изолируют, установку развязывают от конструкций и не ставят у стены спальни. Тогда система слышна не громче холодильника, а расход воздуха по помещениям после монтажа балансируют.

Можно ли объединить вентиляцию котельной и гаража с домом?

Нельзя. У котельной самостоятельная приточно-вытяжная система, у гаража — своя с управлением по датчику CO. Продукты горения и выхлопные газы не должны попадать через рекуператор в жилую вентиляционную сеть.

Что влияет на расчёт системы вентиляции дома?

Без обмера, числа жильцов и схемы каналов параметры не утвердить. Учитывают влажные и грязные зоны, высоту потолков, место под установку и доступ к фильтрам.
